密閉式冷凝水回收系統是融合流體力學、單相流及兩相流原理的綜合性工程，采用集中疏水引射技術、高低壓管路共網技術以及蒸汽動能自動加壓技術，實現高溫凝結水在低背壓或無背壓工況下順暢引回至回收機組。系統配置除污器、汽水分離裝置、快排凝結水組件、增壓汽蝕消除器，并結合靈活的液位自調裝置與乏汽抽吸裝置，使高溫凝結水穩定輸送至用戶端，同時確?；厥諜C(jī)組內壓力低于外網壓力。通過汽蝕消除裝置及管路的優化設計，有效改善了水泵汽蝕工況，在整個密閉運行系統中，可有效避免高溫水泵汽蝕現象。

基本原理

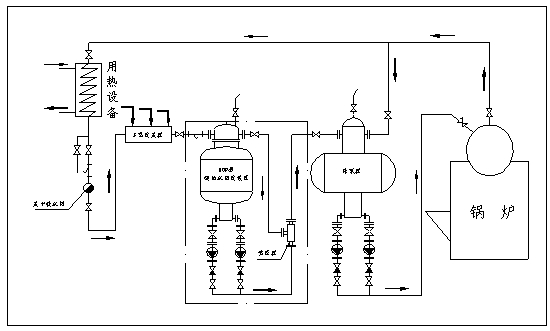

系統運行時，加熱設備產生的高溫凝結水經疏水器進入余壓輸送管網及回收裝置。當單一管線或多路管線壓力相等時，凝結水直接進入回收裝置；當多路管線壓力不等時，通過輔助裝置（多路收集器）確保凝結水順利進入回收器。（注：虛線內為供貨范圍）。凝結水進入回收裝置后，依次經余壓利用、汽水分離、引流加壓、汽蝕消除等環節，由液位變送器將信號傳輸至PLC，控制離心泵工作，實現凝結水的加壓回收。

性能特點

1.機電一體化全自動控制，雙泵自動切換運行，具備自動聲光報警功能，運行穩定可靠。

2.凝結水全密閉式回收，無二次蒸汽外逸，避免凝結水與空氣接觸及雜質對水質的污染，回收凝結水可直接作為鍋爐補給水。

3.采用汽水分離及汽液兩相自動平衡調節技術，配合汽蝕消除裝置，可有效避免離心泵汽蝕現象，保證泵組正常工作。

4.結構緊湊，體積小，安裝使用方便。

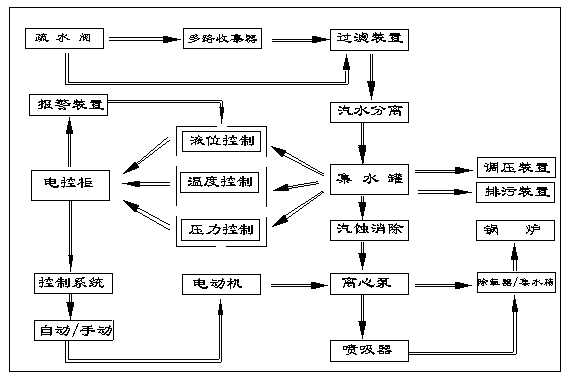

工藝流程

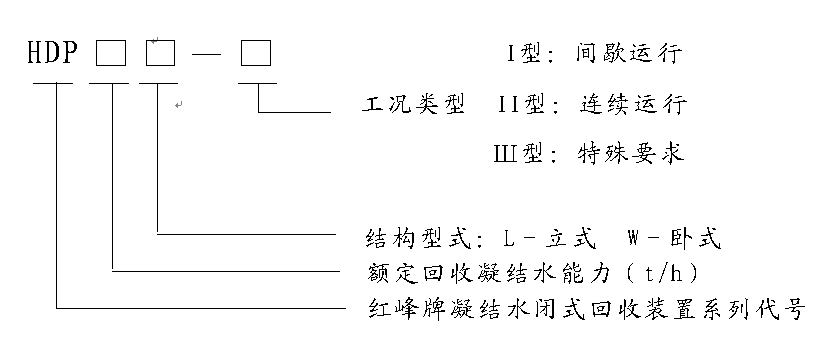

編號說明

Ⅰ型： 電泵間歇運行。當液位達到設定上限時，單臺泵啟動；降至下限時，泵停止工作。雙泵可按設定程序定時切換運行。當液位達到上上限時，雙泵同時啟動，并發出聲光報警；降至下下限時，雙泵停止工作，同時發出聲光報警。

Ⅱ型： 離心泵連續運行。通過PLC控制器與調節閥協調控制，使電泵保持連續運轉狀態。（泵連續運轉時，可配套調節閥及相應閥門。）

Ⅲ型： 可滿足防腐、防爆、變頻調速、遠程控制及其他特殊要求。

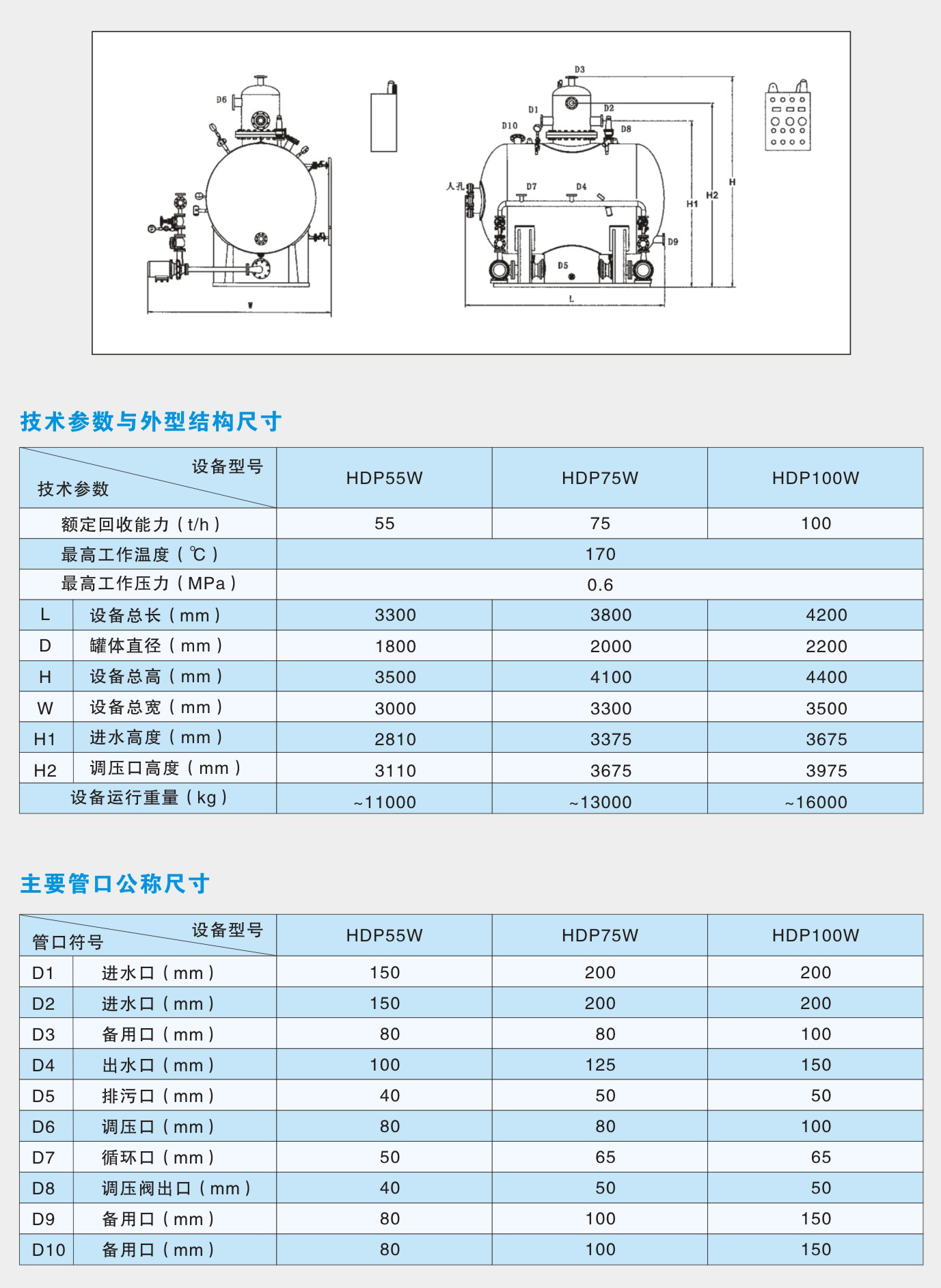

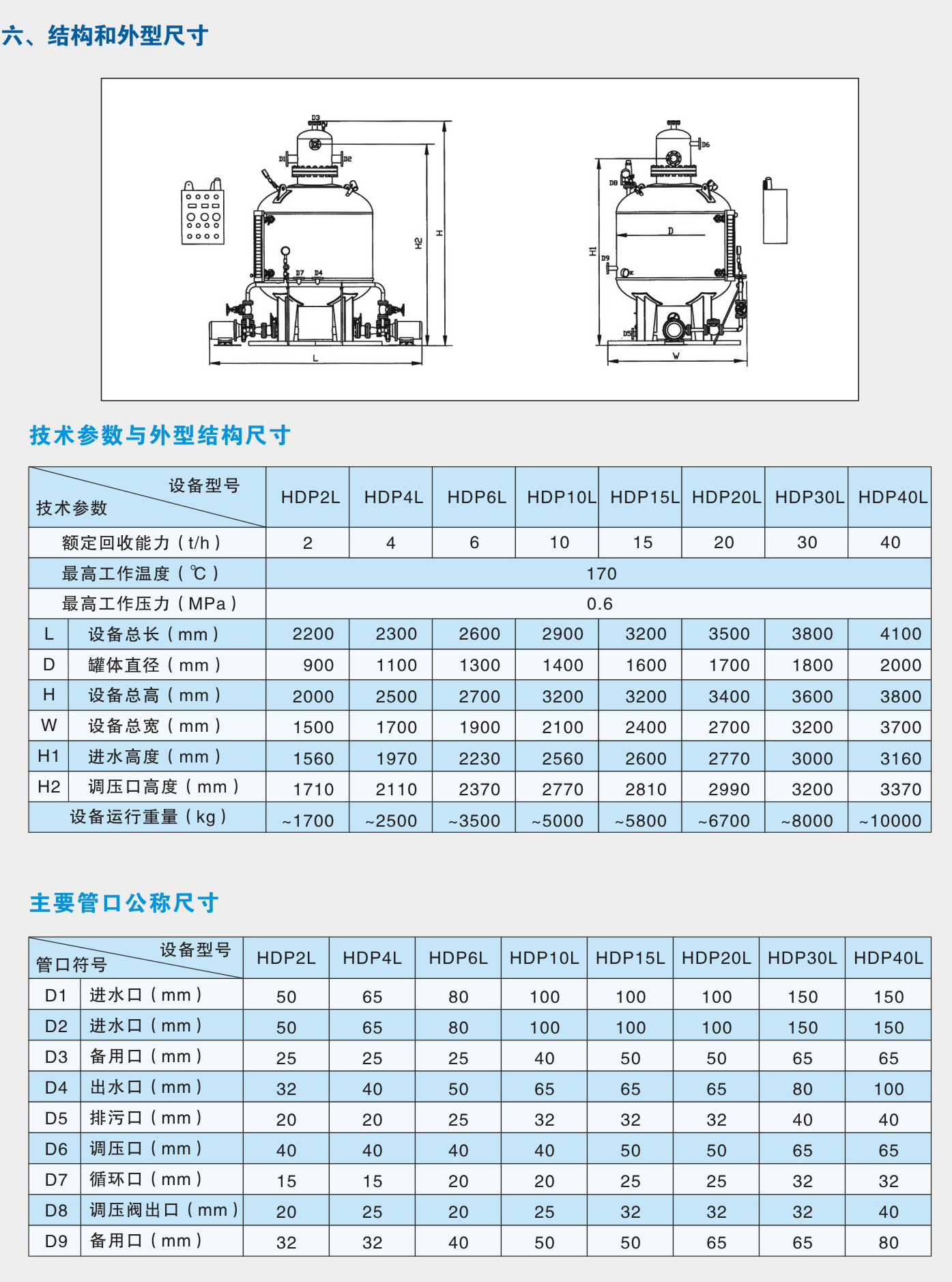

選型要求

1.確定回收介質（如為高腐蝕性介質，特別注明）；

2.確定凝結水最大處理量；

3.確定設備運行方式（間歇運行、連續運行或特殊要求）；

4.確定蒸汽系統及各回水管線的最高工作壓力與最高工作溫度；

5.確定設備控制方式（現場控制或遠程控制）；

6.確定泵工作的最高背壓（即凝結水回收系統的阻力）；

7.確定泵工作的環境條件與安裝位置（北方地區冬季寒冷，建議室內安裝）；

8.其它要求：參照系統相關參數表確定具體型號。
